Qu'est-ce que l'APRS ?
APRS pour Automatic Packet Reporting System (système transmission automatique par paquets) est un système de radiocommunication numérique utilisé par les radioamateurs, qui permet le partage entre stations d'informations d'intérêt local. L'utilisation la plus connue d'APRS est la transmission de la position géographique des stations ou d'autres éléments liés à l'activité des radioamateurs. APRS est fondé sur le même protocole que le packet radio, AX.25, la version amateur de X.25.
On donne souvent une traduction différente du sigle APRS (fausse pour les concepteurs du système) : Automatic Position Reporting System, soit système de suivi automatique des positions.
Fondamentalement, l'APRS est un protocole de communication packet pour diffuser des données en direct vers tous les utilisateurs du réseau, et cela en temps réel. Sa caractéristique principale est la combinaison du packet radio avec le réseau satellite Global Positioning System (GPS), permettant aux radioamateurs de visualiser automatiquement les positions des stations radio et de divers objets sur des cartes apparaissant sur le PC. D'autres possibilités qui ne sont pas directement reliées au suivi automatique des positions sont également disponibles tels que les reports météo, la recherche de balise et les messages.
L'APRS est différent du packet commun sur plusieurs aspects :
- Il permet la visualisation de cartes et d'autres données pour la localisation des véhicules et des personnes et les reports météo en temps réel.
- Il accomplit immédiatement la mise à jour des utilisateurs grâce à une seule trame packet !
- Il utilise un répéteur générique, avec des indicatifs identiques pour permettre une standardisation au niveau mondial, si bien qu'il n'est pas nécessaire de connaître la classification du réseau.
- Il permet une répétition intelligente avec substitution des indicatifs pour réduire l'encombrement du réseau.
- En utilisant les trames Unproto AX.25, il supporte les transmissions bilatérales des messages, la distribution des bulletins et des annonces, conduisant à l'acheminement rapide des informations sous forme de texte.
- Il supporte les communications avec les émetteurs Kenwood TH-D7 et TM-D700, Yaesu VX8-G, appareils incorporant un TNC et un microprogramme APRS.

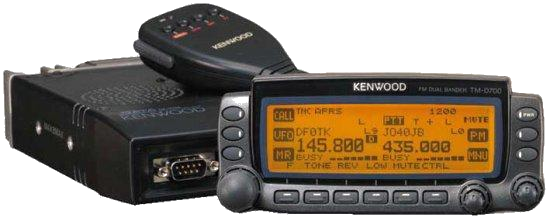

Kenwood TM-D700
Le packet radio conventionnel est seulement utile pour l'envoi de message volumineux d'un point à un autre, et est traditionnellement difficile à appliquer aux évènements en temps réel où les informations ont une courte durée de vie. L'APRS transforme le packet radio en un système de visualisation et de communication tactique en temps réel pour les urgences et le service d'intérêt général.
L'APRS permet la liaison universelle de toutes les stations, mais évite la complexité, l'encombrement et les limites d'un réseau nécessitant des connexions. Il permet à un grand nombre de stations d'échanger des données tels que des personnes le feraient dans une réunion. Toute station ayant une information à apporter l'envoie simplement, et tous les utilisateurs la recevront.
L'APRS permet lors d'évènements spéciaux ou d'urgence la localisation en temps réel des principaux intervenants. Où est le leader du marathon ? Où sont les véhicules de secours ? Quel temps fait-il en différents lieux de la région ? Où sont tombées les lignes électriques ? Où est la tête du défilé ? Où est le véhicule avec la caméra ATV ? Où est l'orage ? Où est l'hôpital le plus proche ?
Pour répondre à ces questions, l'APRS apporte un suivi automatique et complet des positions et statuts des véhicules. Il peut être utilisé avec n'importe quel système radio bilatéral incluant les radioamateurs, les bandes marine, et les téléphones portables. Il y a même un réseau international de localisation APRS en direct sur Internet.
Fréquences
Europe : VHF : 144.800 Mhz / UHF : 439.700 Mhz
États-Unis : 144.390 Mhz
Australie: 145.175 Mhz
Asie (Thaïlande, Myanmar, Pakistan, Inde, Cambodge, Vietnam, Laos, etc.) : 145.525 Mhz
Détails de ma station APRS
Station fixe :
- Un Yaesu FTM-350 en installation fixe pour l'envoi de trames APRS (Position, messages), relié a une antenne Diamond mobile SG-7900.
- Un Kenwood TM-D700 également en installation fixe servant d'Igate UHF ➜ TCP. L'antenne utilisée est une Diamond X7000 de 5.00m de longueur. Elle est installée dans les combles de la station, en vérticale. Pourquoi pas directement sur le toit ? Soucis d'esthétique pour les voisins ainsi que d'une certaine crainte de la foudre. (Zone relativement a risque).
Qu’est-ce qu’une Igate?
Pour que les stations APRS puissent apparaître sur Internet (voir le site aprs.fi dans l'onglet "Liens" sur ce site), il faut que les trames soient captées sur l'air, puis envoyées sur Internet.
Une Igate a cette fonction. Il est également possible de faire l'inverse : envoyer les trames reçues par Internet sur l'air.
Fonctionnement de mon Igate :
Une fois les trames reçues par le TNC du TM-D700, elles sont envoyées dans un PC industriel via RS-232.
Le logiciel UIView s'occupe du reste. Il est connecté a un serveur APRS distant et envoie toutes les trames reçues sur Internet.

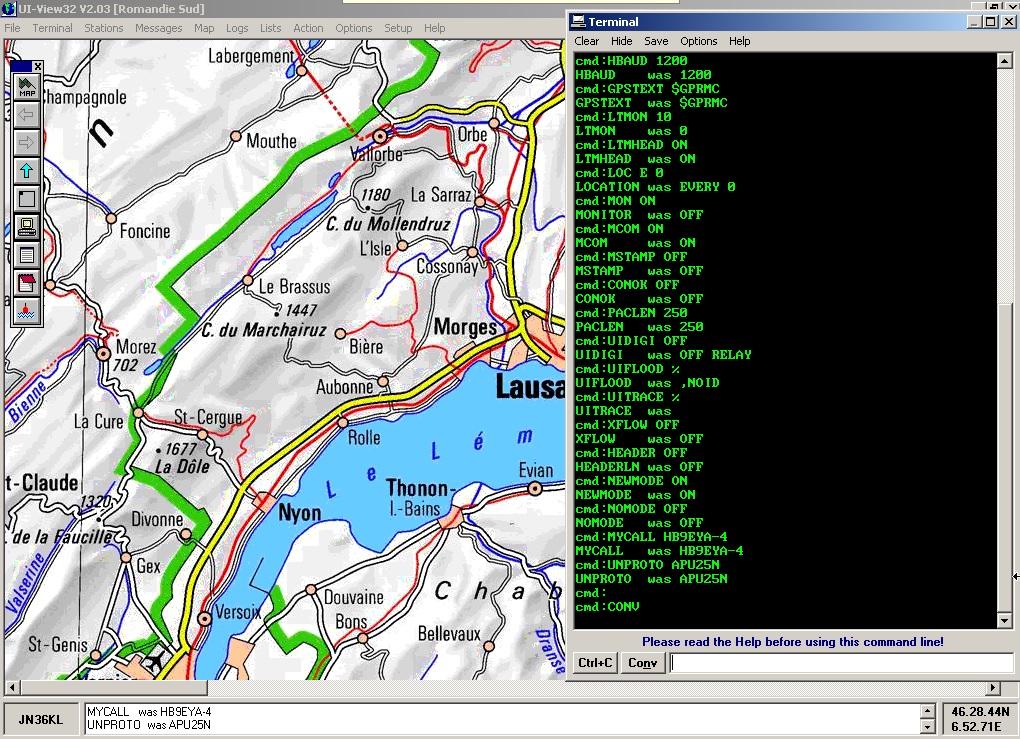

Capture d'écran de UIView
Les trames relayées par HB9G-4 transitent ensuite par mon Igate, de ce fait la couverture de réception est relativement importante.
Beaucoup de monde utilise la fréquence VHF (144.800 Mhz) au détriment de l'UHF en Suisse Romande.
Il y a donc très peu de trafic sur cette fréquence, mais je ne souhaite pas voir disparaitre l'APRS en UHF, c'est pourquoi je maintient cette Igate active.
Carte APRS de ma région
Vous pouvez visualiser l’activité en Suisse Romande via le raccourci suivant ainsi que localiser ma station : APRS.fi
Station mobile

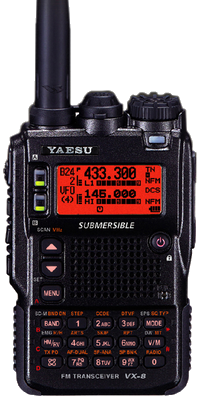

VX8
Divers infos
Sur Android, l'application "APRSdroid" utilise le GPS de l'appareil pour la localisation et envoie directement les trames sur Internet.
L'application est disponible sur le PlayStore de Google. Il faut un indicatif radioamateur valable pour l'utiliser.
Logo d'APRSdroid

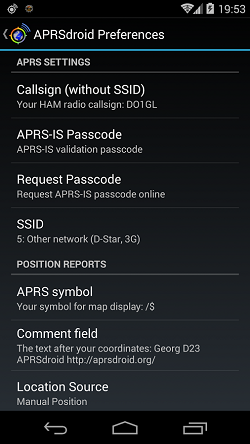

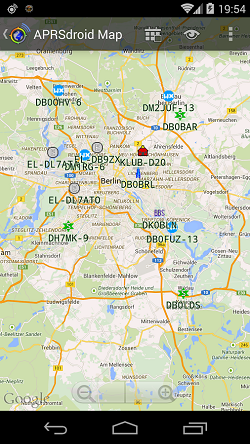

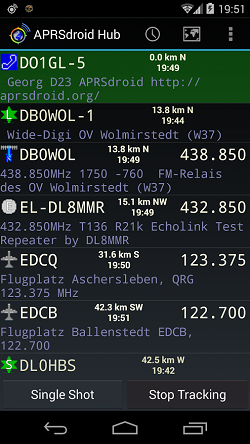

Captures d'écran
Il est également possible de communiquer avec la station spatiale internationale en divers modes, dont l'APRS (Packet). Voir le lien de "Amateur Radio on the International Space Station (ARISS)" dans l'onglet "Liens".
Voix et SSTV Downlink: 145.80 (Mode)
Voix Uplink: 144.49 pour Régions ITU 2 et 3 (Les Amériques L'Asie du Sud et le Pacifique)
Voix Uplink: 145.20 pour Régions ITU 1 (Europe, Russie and Afrique)
VHF Packet Uplink et Downlink: 145.825 (Monde)
UHF Packet Uplink et Downlink: 437.550
UHF/VHF Relais Uplink: 437.80
UHF/VHF Relais Downlink: 145.80
